Einsatzgewicht

11.000 - 50.000 kg

Anwendung

Der Drehmotor ersetzt den herkömmlichen Schwenkkopf mit Zylinder und ist somit für die Kraftübertragung zwischen Bagger und Löffel sowie für die Schwenkbewegungen verantwortlich.

Merkmale

  • Äußerst widerstandsfähig durch Einsatz von hochfesten Legierungen/Nitrierungen
  • Einziger Motor mit Gussgehäuse
  • Sicher: Die Hydraulikschläuche werden unmittelbar zum Drehmotor geführt, dadurch ist ihre Beschädigung praktisch ausgeschlossen
  • Bolzen, Zylinder und Zylinderabdeckung entfallen
  • Durch die Schmierung über das Hydrauliköl des Greiferdrehwerks ist der Motor völlig wartungsfrei
  • Verschraubte Aufhängung zum Auswechseln für unterschiedliche Trägergeräte
  • Alle diese Vorteile können durch die Montage des Drehmotors auf verschiedene Werkzeuge wie Tieflöffel, Abbruchhammer, Reißzähne etc. übertragen werden
  • Verschleißfrei: Auch nach langjährigem Einsatz ist eine spielfreie Drehbewegung durch großzügig dimensionierte und gehärtete Bauteile gewährleistet
  • Höchste Halte- und Drehmomentwerte
  • Integriertes Druckbegrenzungsventil vermeidet Überlastung des Drehmotors

Sonderausstattung

  • Spezialabdichtung zum Schutz der Standardabdichtung des Motors beim Einsatz unter Wasser oder in feinsandigen Böden auf Wunsch
  • Hydraulikdichtungen für gängige Bioöle geeignet

Der raue Alltagseinsatz im Bau zeigte, dass die im Markt befindliche Schwenktechnik mit Zylindern mit gravierenden Nachteilen behaftet war. Mit dem Rädlinger Drehmotor gehören diese nun der Vergangenheit an, was einen reibungslosen Ablauf gewährleistet, Nerven, Zeit und Geld spart.

Für Trägergeräte mit einem Einsatzgewicht bis zu 16 t sind nun auch Schwenkwinkel bis zu 2 x 90° möglich.

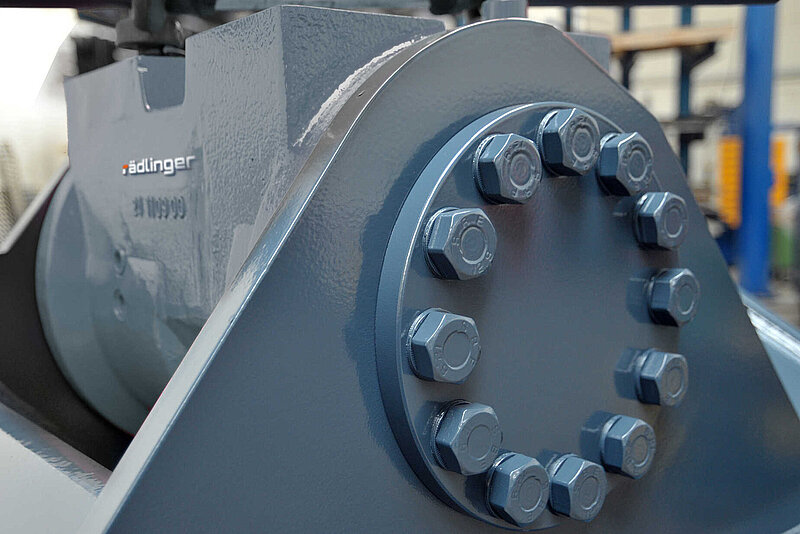

Rädlinger Drehmotor im Einsatz

Varianten

Maße (b x h x l) 260 x 265 x 350 mm
Gewicht 128 kg
Schwenkwinkel 100°
Drehmoment 8500 Nm bei 150 bar
Haltemoment 16.000 Nm
Ölbedarf 1,4 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 310 x 340 x 368 mm
Gewicht 180 kg
Schwenkwinkel 100°
Drehmoment 16000 Nm bei 150 bar
Haltemoment 30.000 Nm
Ölbedarf 2,5 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 346 x 363 x 368 mm
Gewicht 193 kg
Schwenkwinkel 100°
Drehmoment 16000 Nm bei 150 bar
Haltemoment 30.000 Nm
Ölbedarf 2,5 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 360 x 370 x 420 mm
Gewicht 235 kg
Schwenkwinkel 100°
Drehmoment 19500 Nm bei 150 bar
Haltemoment 38.000 Nm
Ölbedarf 3 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 365 x 408 x 471 mm
Gewicht 330 kg
Schwenkwinkel 100°
Drehmoment 23000 Nm bei 150 bar
Haltemoment 43.000 Nm
Ölbedarf 3,5 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 405 x 448 x 540 mm
Gewicht 452 kg
Schwenkwinkel 100°
Drehmoment 33000 Nm bei 150 bar
Haltemoment 62.000 Nm
Ölbedarf 5,5 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen

Maße (b x h x l) 455 x 458 x 635 mm
Gewicht 690 kg
Schwenkwinkel 100°
Drehmoment 47000 Nm bei 150 bar
Haltemoment 90.000 Nm
Ölbedarf 8,3 l/100°
Betriebsdurck 150 bar
Maximaler Betriebsdruck 180 bar

Variante anfragen
