Einsatzgewicht
1 - 16 t
Einsatzbereiche
Erdbewegung, GaLaBau
Anwendung
Mit der vertikalen Schwenkfunktion des Rädlinger Tilt 90 um 2 x 90° werden Arbeiten auf engstem Raum möglich. Gleichzeitig erweitert der Drehmotor die Einsatzmöglichkeiten und die Leistungsfähigkeit von Minibaggern sowie die Effizienz der Anbaugeräte.
Merkmale
Der Rädlinger Tilt 90 kombiniert die bewährte Rädlinger Qualität und die langjährige Erfahrung mit neuen Features:
- 2 x 90° schwenkbar, mechanisch anschlagsbegrenzt
- Druckbegrenzungsventil mit 310 bar abgesichert für höchste Dreh- und Haltemomente
- Standardmäßig mit zusätzlichem Sperrblock, um Druckverluste maschinenseitig zu kompensieren
- Von der BG auf Sicherheit getestetes und freigegebenes System
- Kompakt: optimierte Aufbauhöhe und Einbaulänge
- Baugrößenoptimiert für die jeweiligen Maschinenklassen
- Äußerst widerstandsfähig und verschleißfest durch Einsatz von hochfesten Legierungen/Nitrierungen
- Aufhängung geschweißt, für niedrigste Bauhöhen
- Aufbau auf alle gängigen und vollhydraulischen Schnellwechselsysteme möglich
- Geschützte Hydraulikanschlussstellen
- Optionale Hydraulikpakete zur Schlauchführung für unterschiedlichste Trägergeräte
Rädlinger reagierte mit dem Rädlinger Tilt 90 auf die wachsende Nachfrage im Garten- und Landschaftsbaubereich; es entstand ein für alle Baubereiche unverzichtbares Produkt, das die Ansprüche an höchste Flexibilität, Vielseitigkeit und Produktivität der Anbaugeräte erfüllt.
Baggerseitig für doppeltwirkenden Schnellwechslerzylinder
Hydraulikanbausatz
Baggerseitig für einfachwirkenden Schnellwechslerzylinder
Hydraulikanbausatz

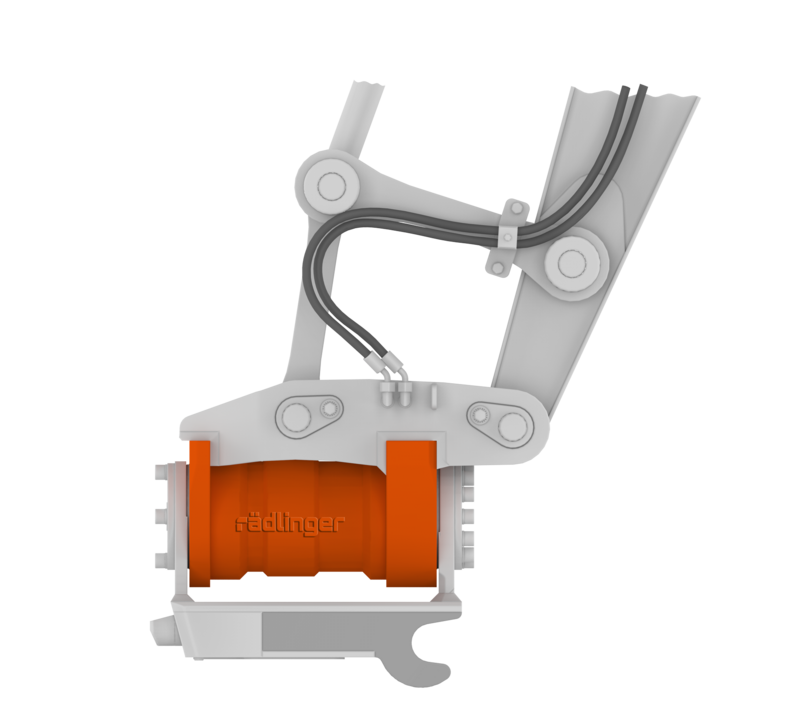

Hydraulikpaket für Außenverschlauchung
Hyraulikpaket für Innenverschlauchung
Rädlinger Tilt 90 im Einsatz
Varianten
| Maße (b x h x l) | 165 x 145 x 267 mm |
|---|---|
| Gewicht | 24 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 1.080 Nm bei 210 bar |
| Haltemoment | 2.800 Nm |
| Ölbedarf | 0,2 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 01, HS 03EW |
| Gewicht der Einheit | 60 - 67 kg |
| Maße (b x h x l) | 165 x 145 x 267 mm |
|---|---|
| Gewicht | 24 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 1.080 Nm bei 210 bar |
| Haltemoment | 2.800 Nm |
| Ölbedarf | 0,2 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 01, MS 03 |
| Gewicht der Einheit | 60 - 67 kg |
| Maße (b x h x l) | 190 x 166 x 298 mm |
|---|---|
| Gewicht | 34 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 1.880 Nm bei 210 bar |
| Haltemoment | 4.830 Nm |
| Ölbedarf | 0,43 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 03EW |
| Gewicht der Einheit | 92 kg |
| Maße (b x h x l) | 190 x 166 x 298 mm |
|---|---|
| Gewicht | 34 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 1.880 Nm bei 210 bar |
| Haltemoment | 4.830 Nm |
| Ölbedarf | 0,43 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 03 |
| Gewicht der Einheit | 92 kg |
| Maße (b x h x l) | 210 x 181 x 325 mm |
|---|---|
| Gewicht | 44 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 2.600 Nm bei 210 bar |
| Haltemoment | 7.100 Nm |
| Ölbedarf | 0,52 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 03EW (bis 4,8 t), HS 03DW |
| Gewicht der Einheit | 107 kg |
| Maße (b x h x l) | 210 x 181 x 325 mm |
|---|---|
| Gewicht | 44 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 2.600 Nm bei 210 bar |
| Haltemoment | 7.100 Nm |
| Ölbedarf | 0,52 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 03 |
| Gewicht der Einheit | 107 kg |
| Maße (b x h x l) | 270 x 232 x 402 mm |
|---|---|
| Gewicht | 86 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 4.320 Nm bei 210 bar |
| Haltemoment | 14.200 Nm |
| Ölbedarf | 0,95 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 08 |
| Gewicht der Einheit | 221 kg |
| Maße (b x h x l) | 270 x 232 x 402 mm |
|---|---|
| Gewicht | 86 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 4.320 Nm bei 210 bar |
| Haltemoment | 14.200 Nm |
| Ölbedarf | 0,95 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 08 |
| Gewicht der Einheit | 221 kg |
| Maße (b x h x l) | 310 x 280 x 450 mm |
|---|---|
| Gewicht | 141 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 8.200 Nm bei 210 bar |
| Haltemoment | 22.800 Nm |
| Ölbedarf | 1,89 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 08 |
| Gewicht der Einheit | 342 kg |
| Maße (b x h x l) | 310 x 280 x 450 mm |
|---|---|
| Gewicht | 141 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 8.200 Nm bei 210 bar |
| Haltemoment | 22.800 Nm |
| Ölbedarf | 1,89 l/180° |
| Maximaler Betriebsdruck | 210 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 08 |
| Gewicht der Einheit | 342 kg |
| Maße (b x h x l) | 390 x 330 x 515 mm |
|---|---|
| Gewicht | 205 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 15.300 Nm bei 210 bar, 17.522 Nm bei 240 bar |
| Haltemoment | 48.600 Nm |
| Ölbedarf | 3,7 l/180° |
| Maximaler Betriebsdruck | 240 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff HS 10 |
| Gewicht der Einheit | 565 kg |
| Maße (b x h x l) | 390 x 330 x 515 mm |
|---|---|
| Gewicht | 205 kg |
| Schwenkwinkel | 180° |
| Drehmoment | 15.300 Nm bei 210 bar, 17.522 Nm bei 240 bar |
| Haltemoment | 48.600 Nm |
| Ölbedarf | 3,7 l/180° |
| Maximaler Betriebsdruck | 240 bar |
| Aufbauempfehlung | Kompatibel mit System Lehnhoff MS 10 |
| Gewicht der Einheit | 565 kg |
